智能工業控制方案
- 智能工業控制器

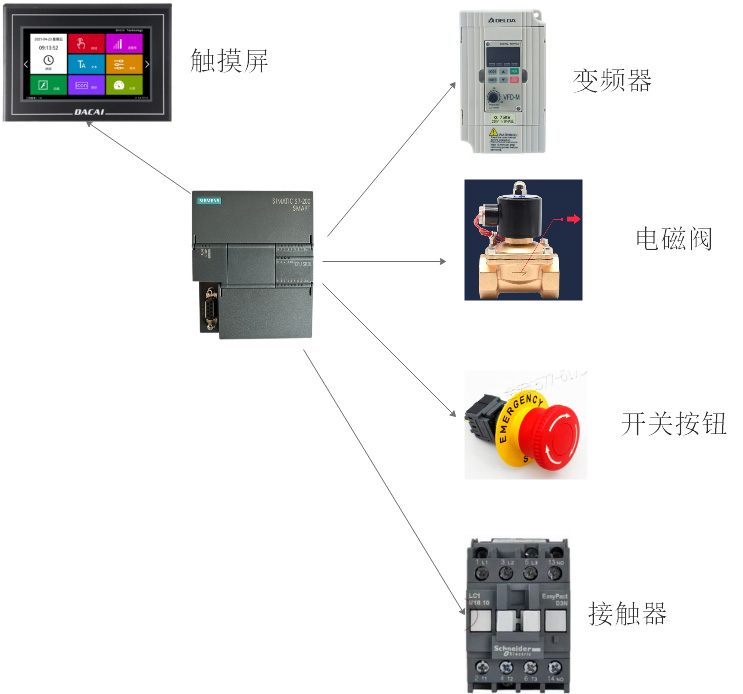

智能控制器是為泡藥機、脫水機、疊螺機的定制研發是數字控制器,采用32位ARM控制器,主頻為168MHZ。運行速度優于通用PLC。支持繼電器與晶體管輸出,支持?jǐn)?shù)字量輸入、支持485通訊接口。接口豐富,易拓展。支持1路觸摸屏控制,以工藝流程的方式顯示設備運行狀態,設備運行情況一目了然。支持1路以太網,內置tcp/ip協議棧。支持標準modbus-tcp 協議滿足工業現場數字控制、顯示需求。采用智能工業網關可以使用蜂窩網絡(2G/4G)輕松入網,避免布線施工。支持MQTT協議、適用多種商用云平臺和自建平臺。
智能控制器基本參數:
數字量輸入 |
輸入點數 |
8點 |
輸入電壓 |
20-28V |
|
光耦隔離電壓 |
2500V |
|
數字量輸出 |
輸出點數 |
8點 |
輸出類型 |
繼電器輸出 |
|
輸出能力 |
250VAC-2A / 30VDC-2A |
|
絕緣方式 |
機械絕緣 |
|
數字量輸出 |
輸出點數 |
4點 |
輸出類型 |
晶體輸出 |
|
輸出能力 |
24VDC-50mA |
|
絕緣方式 |
光耦隔離 隔離耐壓2500V |
|
現場總線接口 |
接口數量 |
2個 |
接口類型 |
RS485 |
|
網口數量 |
1個10/100M自適應 |
|
工作電壓 |
24VDC |
|
觸摸屏 |
1個 |

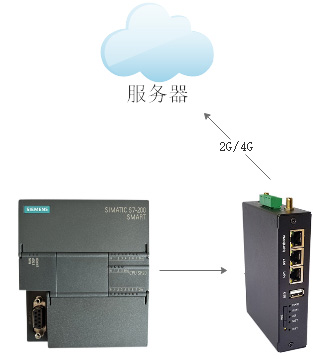

- 工業智能網關


三、遠程監控云平臺
1.設備工況實時監控
系統可實現對整個無人值守設備運行狀態的監控。為客戶提供高清晰的監控畫面,可以清晰的加壓間里設備情況和周圍的環境變化。
2.設備實時設置和控制
可以通過主畫面的對應按鈕分別切換到各個設備的分畫面,并在分畫面可以進行自動與手動轉換控制。包括加藥泵,污泥機、疊螺泵、加水電磁閥、加熱器等。
3.預警報警管理
系統可對供水管路缺水、各電動機過載跳閘,都能在主畫面“報警顯示”區域自動用文本及聲響方式報警,支持設備故障報警和上下限報警,能實時加藥間的告警信息、查詢歷史告警信息,并可設置告警消除規則。
4.統計報表
對接入平臺的各項歷史運行數據進行統計,并按匯總值自動生成報表,對設備管理提供各種參數依據。 支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢
5.支持大屏和手機APP監控功能,
系統發現有故障的設備能將具體報警信息發送至指定人員的手機上,使相關的維保人員收到告警短信后能第一時間了解設備的情況,有應對措施及時處理。
